自來水廠自動化控制系統

自來水廠電氣自動化控制系統解決方案介紹

一、方案概述：

       自來水控制系統能夠實現實時監測和遠程監控，及時掌握水質狀況，預警預報重大水質污染情況。在水廠發生重大水污染事件時，能夠快速掌控水源水質狀況，啟動相應的應急預案，有效解決突發事故帶來的影響，確保城市供水安全，并做好事后的安全防范。

      與此同時該系統便于供水企業遠程控制管理水廠，水廠操作人員可以在水廠控制室遠程監測廠內水池水位、進廠流量、出廠流量、出廠壓力、水質等信息；遠程監測加壓泵組、配電設備及其它自動化設備的工作情況；可以遠程控制加壓泵的啟停。水司調度中心工作人員及公司主管領導可以遠程監測各水廠的工作情況及水廠操作人員的操作情況。

二、硬件配置

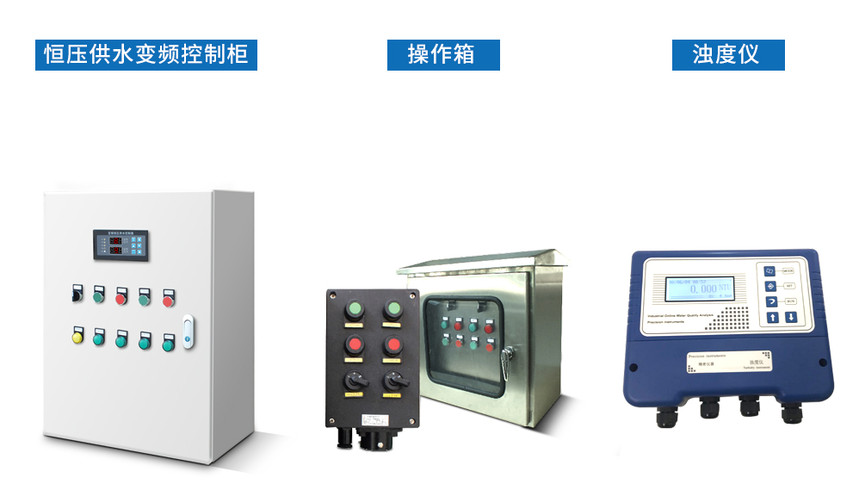

 1、低壓配電柜（MNS抽屜柜、GGD配電柜、XL-21動力柜、GGJ電容補償柜、XM配電箱）

 2、MCC柜 （變頻控制柜、軟起動柜、星三角起動柜、直接起動柜）

 3、PLC柜  、MCC&PLC一體柜

 4、儀器儀表（壓力變送器、電磁流量計、超聲波液位計、濁度儀、PH儀、電導率儀、余氯儀）

 5、閥門（電動閥門、氣動閥門、電磁閥）

 6、工控機 、工業交換機、UPS、光纖與網線

三、自控系統構架

四、工控機與觸摸屏組態界面

南通通州應急水廠項目:

      水廠水源采自南北面水源地的13口水源井，經約4公里DN800的管道輸送至水廠，進入到兩個清水池，進行加氯消毒處理后，再經二級泵站的5臺加壓泵（加壓泵功率均為110KW，其中2采用軟啟動器啟動，3臺采用變頻啟動，水泵4用1備）加壓供水。水廠出口安裝流量計與壓力變送器，二級泵站根據出口的壓力與流量進行恒壓供水。水源地與水廠海拔高度相同。

登錄畫面

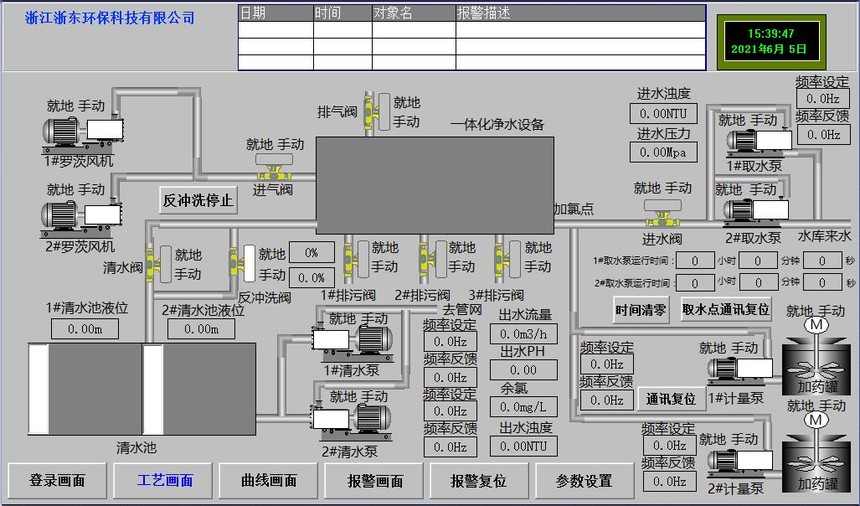

工藝畫面

曲線畫面

報警畫面

五、控制系統功能

·實時監測

實時監測整個供水系統的設備運行狀態以及電壓、電流、頻率、控制方式等設備參數。

實時監測整個供水系統的壓力、流量、水位、閥門開度等工藝參數。

·傳輸網絡

有線網絡: ADSL、光纖、網線通信時，支持視頻實時監控。

無線網絡: GPRS/CDMA/NB-IOT通信時可遠程拍照，3G、4G通信時可視頻傳輸。

·自動控制

遠程控制電動閥門的開、關等

遠程切換整個供水系統的手動/自動控制模式。

遠程控制水泵、消毒間加藥設備的啟、停，閥門的開度等。

根據出水管道壓力自動控制供水泵房內水泵的投入數量和運行頻率，實現恒壓供水。

·水質安防

實時在線監測水質余氯、PH值、濁度等水質數據。

監測現場安防、設備巡檢、現場環境等情況。

·報警功能

支持設備故障報警及采集參量上下限報警等。

支持紅外監測、闖入報警等報警，支持報警照片自動上傳。

·高級分析

分析采集數據，計算水泵能效，提出系統設備改型參考建議。

自動生成數據統計報表、過程分析曲線并打印留存，提高信息化辦公效率。
