有機污水自動化控制系統

 一、方案概述：

       有機污水通過預處理系統、厭氧處理系統、好氧處理系統、深度處理系統，使污水排放的有機物達標后排放，且省時省力，節能降耗�？刂葡到y能實時監測和遠程監控水質狀況，實現企業管理與控制一體化，提高企業的經濟效益。
       污水過濾裝置，按照水流方向前后連通的調節池和初沉池。調節池主要用于調節水質和水量：初沉池用于去除污水中的泥沙。厭氧好氧處理裝置通過對有機物先進行厭氧處理，將有機物分解為小分子物質，后通過好氧處理，將小分子物質進行生物分解，主要用于去除CODCr和BOD5。有機物污水處理系統不僅能有效去除難降解的有機物，也可以清除污水中大的雜物，使污水達標后排放。

二、硬件配置

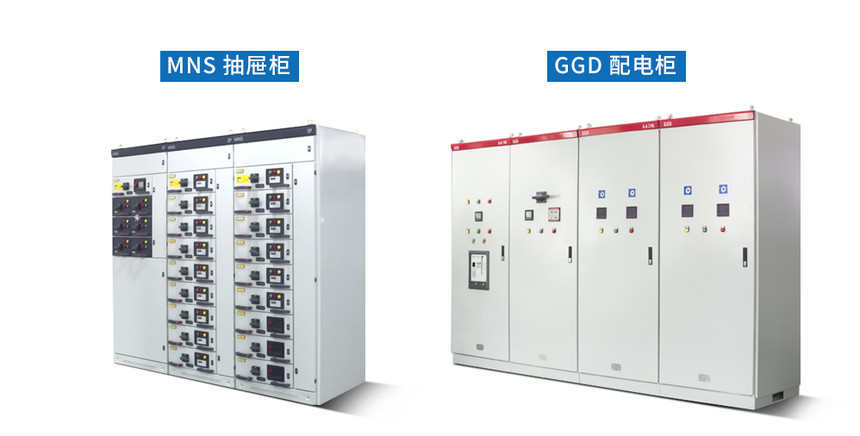

 1、低壓配電柜（MNS抽屜柜、GGD配電柜、XL-21動力柜、GGJ電容補償柜、XM配電箱）

 2、MCC柜 （變頻控制柜、軟起動柜、星三角起動柜、直接起動柜）

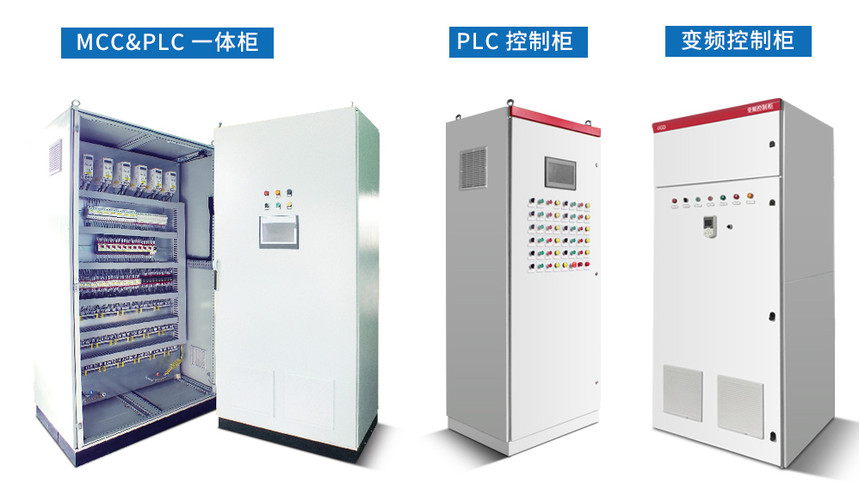

 3、PLC柜  、MCC&PLC一體柜

 4、儀器儀表（壓力變送器、電磁流量計、超聲波液位計、PH儀、電導率儀）

 5、閥門（電動閥門、氣動閥門、電磁閥）

 6、工控機 、工業交換機、UPS、光纖與網線

三、自控系統構架

四、工控機與觸摸屏組態界面

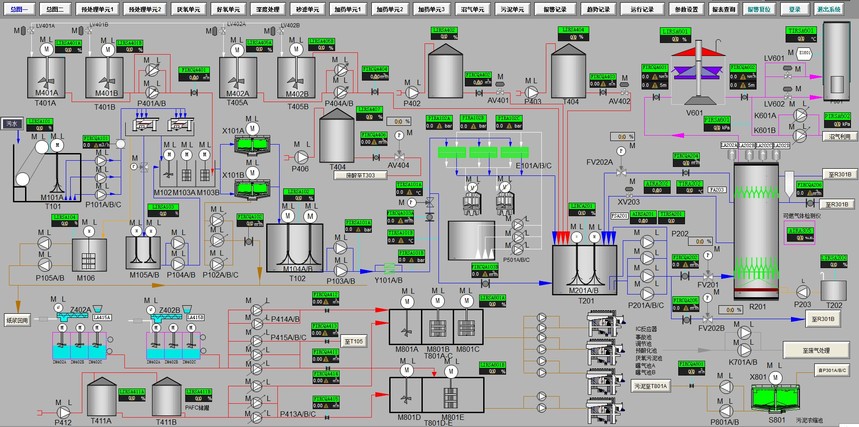

項目組態總圖

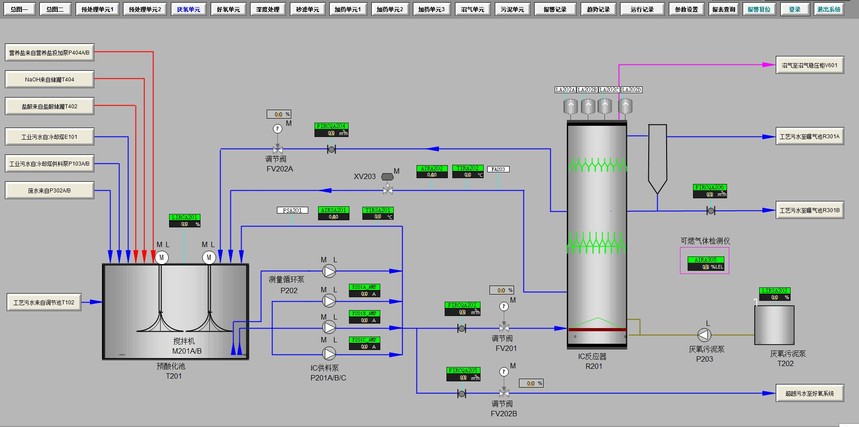

有機污水 預處理 厭氧 好氧單元

有機污水 預處理 厭氧 厭氧單元

深度處理

砂濾單元

加藥單元

沼氣單元

污泥單元

報警記錄

趨勢記錄

運行記錄

五、控制系統功能

·實時監測

實時監測整個系統的設備運行狀態以及電壓、電流、頻率、控制方式等設備參數。

實時監測整個系統的壓力、流量、水位、閥門開度等工藝參數。

·傳輸網絡

有線網絡: ADSL、光纖、網線通信時，支持視頻實時監控。

無線網絡: GPRS/CDMA/NB-IOT通信時可遠程拍照，3G、4G通信時可視頻傳輸。

·自動控制

遠程控制閥門的開、關等

遠程切換整個供水系統的手動/自動控制模式。

遠程控制水泵、加藥設備的啟、停，閥門的開度等。

·水質安防

監測現場安防、設備巡檢、現場環境等情況。

·報警功能

支持設備故障報警及采集參量上下限報警等。

支持紅外監測、闖入報警等報警，支持報警照片自動上傳。

·高級分析

分析采集數據，計算水泵能效，提出系統設備改型參考建議。

自動生成數據統計報表、過程分析曲線并打印留存，提高信息化辦公效率
