垃圾滲透液自動化控制系統

一、方案概述：

       垃圾滲濾液是一種高濃度有機廢水，其成分復雜、水質水量變化大。水質水量會隨填埋場的年齡、季節變換而變換，COD、BOD、氨氮與重金屬含量都非常高。垃圾滲濾液的來源主要有降水的滲入、地表徑流、地表灌溉、地下水滲入、垃圾自身的水分、覆蓋材料中的水分和垃圾生化反應的生成水等。

       垃圾滲濾液裝置主要采用MEMOS管式膜組件、DTRO膜組件，提供移動式滲濾液處理設備、撬裝設備、外置式MBR設備，以及垃圾滲濾液高倍濃縮減量化/趨零排放解決方案。通過垃圾滲濾液控制系統使垃圾滲濾液得到過濾凈化，減小二次污染，保證出水水質穩定達標 。且設備穩定，省時省力，節能降耗。同時提高運行管理水平，降低運行人員的工作強度。

二、硬件配置

1、低壓配電柜（MNS抽屜柜、GGD配電柜、XL-21動力柜、GGJ電容補償柜、XM配電箱）

2、MCC柜 （變頻控制柜、軟起動柜、星三角起動柜、直接起動柜）

3、PLC柜  、MCC&PLC一體柜

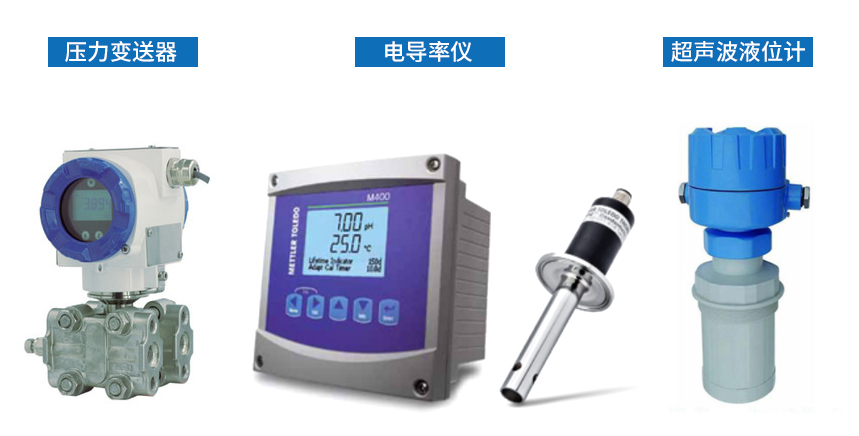

4、儀器儀表（壓力變送器、電磁流量計、超聲波液位計、PH儀、電導率儀）

5、閥門（電動閥門、氣動閥門、電磁閥）

6、工控機 、工業交換機、UPS、光纖與網線

三、自控系統構架

四、工控機與觸摸屏組態界面

主流程圖

參數設置

五、控制系統功能

·實時監測

實時監測整個系統的設備運行狀態以及電壓、電流、頻率、控制方式等設備參數。

實時監測整個系統的壓力、流量、水位、閥門開度等工藝參數。

·傳輸網絡

有線網絡: ADSL、光纖、網線通信時，支持視頻實時監控。

無線網絡: GPRS/CDMA/NB-IOT通信時可遠程拍照，3G、4G通信時可視頻傳輸。

·自動控制

遠程控制閥門的開、關等

遠程切換整個供水系統的手動/自動控制模式。

遠程控制水泵、加藥設備的啟、停，閥門的開度等。

·報警功能

支持設備故障報警及采集參量上下限報警等。

支持紅外監測、闖入報警等報警，支持報警照片自動上傳。

·高級分析

分析采集數據，計算水泵能效，提出系統設備改型參考建議。

自動生成數據統計報表、過程分析曲線并打印留存，提高信息化辦公效率
