生活污水處理自動化控制系統

一、方案概述

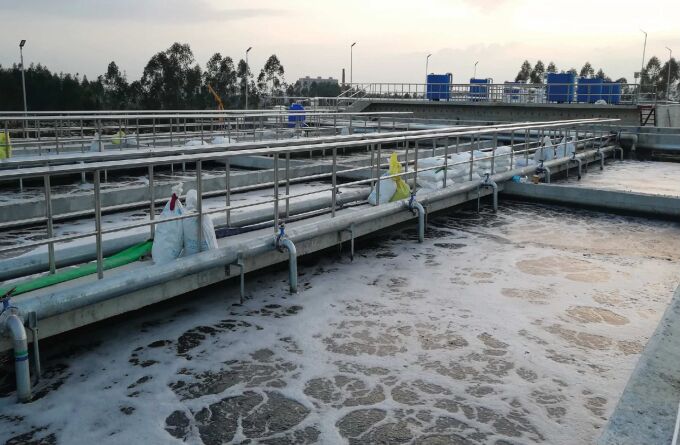

       生活污水一體化自動系統實現了供水企業管理與控制一體化，辦公自動化。能實時監測和遠程監控，及時掌握水質狀況，從而提升供水質量和生產效率，并提高企業的經濟效益，降低了生產成本。       自動化控制系統控制所連接的格柵、絮凝沉淀池、水解池、厭氧調節池、二沉池、接觸氧化池、斜板沉淀池、過濾單元、消毒池和清水池。 絮凝沉淀池外設有與其連接的絮凝劑添加機，接觸氧化池內設置有鼓風曝氣機，絮凝沉淀池內設置有懸浮物測定儀，接觸氧化池內設置有COD在線監測儀，清水池內設置有ORP測量儀，絮凝劑添加機、鼓風曝氣機、懸浮物測定儀、COD在線監測儀、ORP測量儀均與PLC控制中心連接。 在保證出水水質達到排放標準，且省時省力，節能降耗。

二、硬件配置

1、水泵設備：包括取水泵、送水泵、加壓泵、沖洗泵、投藥泵、真空泵等

2、電氣設備：包括變配電設備、控制系統、控制柜、電動機、電纜及相應附屬設備

3、其他機械設備：包括攪拌設備、排泥設備、污泥脫水設備、拖動或啟閉機械設備等

4、儀表設備：包括水位、水壓、水頭損失、電壓、電流、電量等計量儀表及水質化驗儀器設備、流量計、自動控制設備等。

5、曝氣設備：包括鼓風設備、曝氣器及相應附屬設備

三、自控系統構架

控制系統功能

遠程監測

監測電壓、電流頻率、狀態、控制方式等設備參數。

監測壓力、流量、水位、閥門開度等工藝參數。

自動控制

遠程手動或按邏輯控制水泵的啟、停,閥門的開度等。

遠程手動或按邏輯控制電動閥門的開、關等

傳輸網絡

有線網絡: ADSL、光纖、網線通信時,支持視頻實時監控。

無線網絡: GPRS/CDMA/NB-IOT通信時可遠程拍照, 3G、4G通信時可視頻傳輸。

水質安防

實時在線監測水質余氯、PH值、濁度等水質數據。

監測現場安防、設備巡檢、現場環境等情況。

報警功能

支持設備故障報警及采集參量上下限報警等。

支持紅外監測、闖入報警等報警,支持報警照片自動上傳。

高級分析

分析采集數據,計算水泵能效,提出設備改型參考建議。

自動生成各種報表、曲線,提高信息化辦公。
